插座电源故障检修通常采用直接观察法和流程检修法。下面宏聚电子结合几种电路故障现象介绍检修方法。

插座电源中出现的故障几乎是各种各样的。最常见的故障有:没有输出电压、没有稳压作用或稳压不良、没有变压作用、输出纹波过大、输出开关出现尖峰信号、传导EMI、与输人电压或负载的阶跃变化有关的振荡以及极性反转式变换器中V0=Vs等。

1.无输出电压的检修方法

DC-DC变换器中没有输出电压，可能有种种原因，应该立即检查是否是过载关闭，减小负载重新起动电源，如仍不能起动，则检查变换器馈电线上的整流电源，也许是整流器已烧坏或者滤波电容器短路。若未经稳压的电源无问题,则检査电源开关是否短路，或基极是否失去了驱动电压,若基极失去驱动电压，则反馈信号可能太大,软起动处于低电平, 稳压芯片可能已损坏,或者输出滤波电容短路。

此时应断开反馈回路，在断开处加入适当的电压或信号,以便将故障隔离开。

对于推挽变换器，接通电源后监视几个开关周期，以便检査变压器是否饱和。如果在几个周期内，工作周期因晶体管而改变,或者脉冲不能耦合到变压器上，则变压器铁芯沿着BH曲线移动而进入饱和状态。这种检査一般在更换失效晶体管以后进行。任何工作周期的不平衡都必须加以纠正。更换的电源二极管和开关必须与现有元件相匹配。

2.不稳压的检修方法

如果电源有输出且电源开关工作正常，但输出电压随着负载和输入电压而改变，则已失去稳压作用，原因是反馈信号不正常,或者占空比IC故障。

3.不变压的检修方法

输人和输出电压相等，这通常是串联式、升压式或极性反转式变换器的常见故障。在串联和升压式变换器中，由于插座失效或驱动电路故障造成电源插座锁定面引起此故障。在极性反转式变换器中,若电源插座失去驱动电压而截止，这种故障也会发生，通常由于激励过大而造成E-B之间的短路,也可能引起双极型晶体管被镇定在截止状态。

4.输出纹波过大的检修方法

若电源插座周期性地失效，则问题往往是插座损耗太大。若已使用了缓冲电路,则检查其工作是否正常。这种缓冲电路的工作原理：当晶体管截止时,C极电压增大，使二极管导通,并分流C极上部分截止电流。当晶体管再次导通时,电容器通过电阻和晶体管进行充电,缓冲电路并不延长晶体管的导通时间。该电阻器应采用线绕式,它的小电感在晶体管导通以前将有助于延迟器的充电。

5.输出插座出现尖峰信号的检修方法

当发现输出中插座尖峰信号过高时,首先应检査电源的地线是否具有良好的低阻抗。所用插座电源滤波电容一般为电解质电容器。滤波电容器都应具有低的等效串联电阻 (ESR),以有效地滤去电流纹波的高频(fs)部分,并滤去插座尖峰信号。任何一个更换的滤波电容器都应是低ESR型。如果输出开关尖峰信号或纹波随时间而变得严重，则其中有一个滤波电容器(可能是输出滤波电容器)有问题。假如插座尖峰信号高于所希望的数 值，在输出滤波电容器上并列一个良好的聚苯乙烯电容器或云母电容器,将会使尖峰信号得到控制。

6.EMI噪声过强的检修方法

本机插座电源输出的EMI过强会对使用同一电源电路中的其它设备(如电视机)造成严重干扰。变换器中如果具有脉动输入电流则干扰性最差，串联式、极性反转式，以及由它们派生出来的所有变换器，如推挽式,都容易受到传导EMl的影响,唯一可靠的应付办法是使输入滤波器的阻抗低于电源输入阻抗。应当注意，输入滤波器的输出阻抗必须低于电源有效输入阻抗,否则，电源稳扭和输出电阻抗将受到影响。稳压性能将变坏,而电源输出阻抗将变大。

7.振荡的检修方法

插座电源的振荡，在受到路线或负载变化时可能损坏数字集成电路，并使模拟电路负载的作用失去意义。一般来说,这种情况是因为某个电源滤波器的衰减不适当而引起的。电源滤波器的电感或电容必须具有低的串联电阻，以便很好地滤波并使损耗保持在最低，这意味着如果受到激励,它们至少会在短暂时间内在某些频率上出现振荡。如果振荡在输出中反应出来，就应该检査滤波器衰减电路，看看元件是否正常工作.

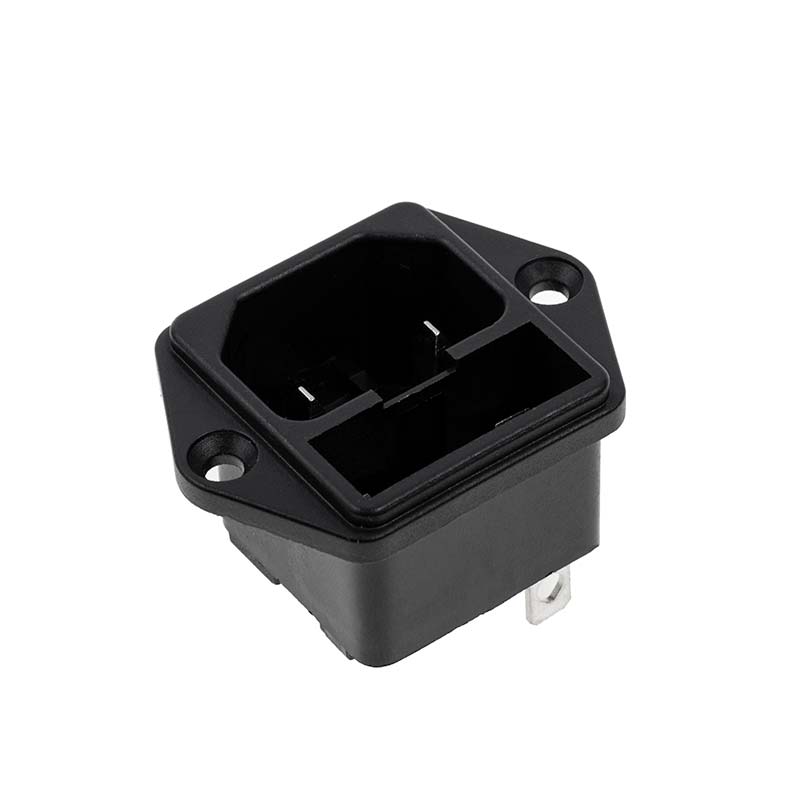

更多AC电源插座信息请详细咨询宏聚电子官网（www.dghongju.com），宏聚电子专业生产船型开关，翘板开关，按键开关，轻触开关，电源插座，保险丝座等开关产品。
